报告交上去被打回来，理由只有一行：试验依据没写全。测断路器动作特性这件事看起来就是夹几根线读几个数，真要落到纸面上，从开关本体标准到测试设备标准再到试验规程，一层套一层。下面按写报告时引用的顺序理一遍，顺带说说低电压动作值那条边界线该怎么划。

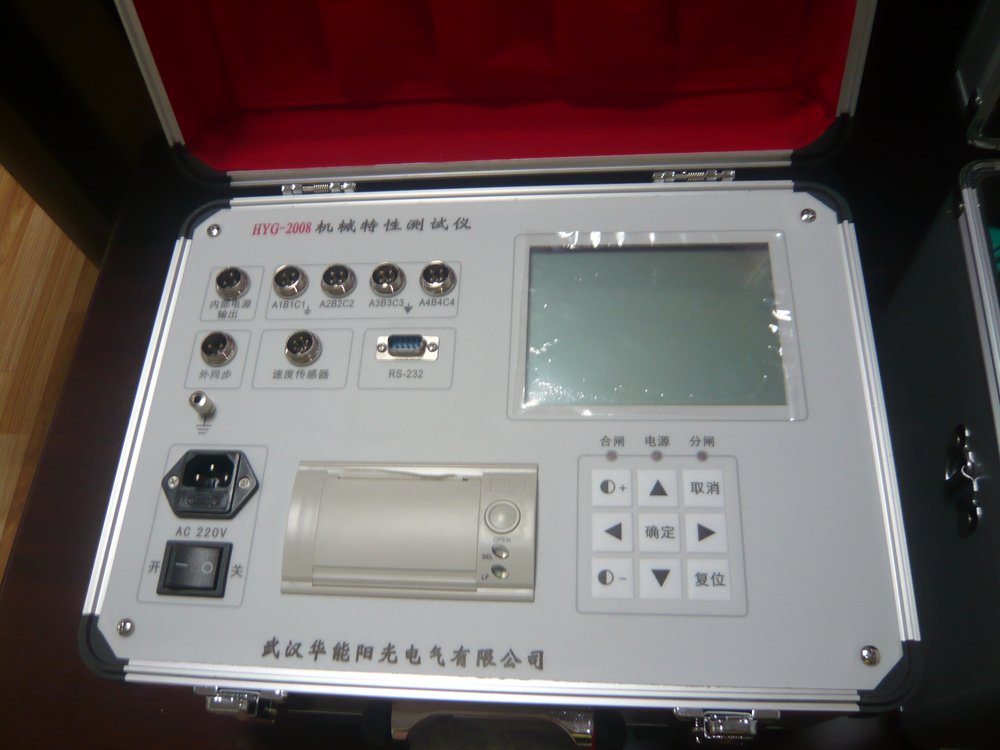

断路器动作特性测试仪
高压交流断路器标准的衔接
1. 本体标准：高压交流断路器国家标准是机械特性参数的定义源头，分闸时间、合闸时间、重合闸时间、刚分刚合速度这些术语的口径都出自这里。仪器设计时以此作为蓝本，读数才有可比性。
2. 术语对齐：分闸时间定义为从分闸脱扣带电时刻到各极弧触头分离时刻的时间间隔，合闸时间是合闸回路带电到所有极触头都接触的时间间隔。仪器把计时起点止点按这个定义设好，测出来的数才对得上判据。
测试设备本身的技术条件
1. 设备标准：高电压测试设备通用技术条件系列标准的第3部分专门管高压开关综合特性测试仪，对时间、速度、行程的测量范围和误差作了规定。选型时让厂家注明依据这一条，比看广告词实在。
2. 安全性能：绝缘电阻大于2兆欧、电源对机壳工频1.5千伏耐压1分钟无闪络飞弧，这两项是设备标准里的基础要求。使用环境一般覆盖零下20度到正50度、相对湿度不大于90%，超出范围的数据要加注说明。
交接试验与预试规程的引用
1. 交接试验：电气装置安装工程电气设备交接试验标准规定了新设备投运前要测的项目和合格判据，动作时间、同期性、线圈直流电阻都在其列。写报告时这个编号必须出现，审查先看这个。
2. 预试规程：电力设备预防性试验规程规定运行中的设备定期测什么、多久测一次。断路器机械特性一般随大修或按周期进行，测完跟上次数据比，变化明显的要分析原因，单看一次数据意义有限。
低压断路器这一路的标准口径
1. 低压标准：低压开关设备和控制设备标准中针对断路器的那一部分，规定了低压断路器的型式试验和常规试验项目，脱扣特性、介电性能、接通分断能力都在这里，动作特性测试属于其中的机械与操作性能范畴。
2. 判定差异：低压断路器种类多，框架、塑壳、微断的判据各不相同，不能拿高压开关那套合闸不同期不大于5毫秒的口径直接套。写报告时按试品铭牌上标注的产品标准引用，别跨类别套用。
低电压动作值的规程边界
1. 动作值范围：分合闸脱扣器的低电压动作试验，行业通行做法是按额定电压的百分数考核，低到某一比例必须可靠不动作，高到某一比例必须可靠动作。常见口径落在30%至65%额定电压这个区间内取判据。
2. 怎么测：仪器按设定的起始电压和累加步长逐档递加，每档操作一次看断口状态翻不翻转。30%额定电压下连续操作三次不动作是一条硬要求，用手动分合功能做。步长设太大，动作点就被跳过去了，测出来的值偏高。
报告里该写清哪些溯源信息
1. 必填字段：试品名称、型号、额定参数、试验日期、环境温度湿度、使用仪器名称、触发方式、测试电压、断口接线方式。少一项，几年后回头看这份报告就只剩一串数字，无法复核。
2. 仪器状态：把仪器最近一次的校准或核查日期带上，时间通道的误差等级也标一下。审查关注数据可信度时，这些信息比漂亮的结论更有分量。数据存进机内存储器，带实时时钟的机型会自动记下日期时间。
常见问答
问：低压断路器试验依据到底写哪本？
答：按试品铭牌上标注的产品标准写，框架和塑壳断路器对应低压开关设备和控制设备标准中有关断路器的部分。如果试验对象在变电站直流系统里，还要带上直流电源系统运行规范里关于保护电器级差配合的条款，两项缺一不可。
问：时间测量误差怎么在报告里表述？
答：写成仪器时间测量误差：100毫秒以内0.1毫秒±1个字，100毫秒以上0.1%±1个字，跟测量值并列。别笼统写个仪器精度等级，审查看不出测几个毫秒的不同期时误差占多大比重，也判断不了数据的可信区间。
问：仪器自己要不要送检？
答：要。动作特性测试仪属于计量器具管理的范畴，时间通道和电流通道应当按周期送有资质的机构校准，出校准证书。现场也可以用标准时间源做期间核查，两次校准之间自己验一下，发现超差及时送修。
