机组停下来了，转子还躺在汽缸里没抽出来。班长翻着上一轮大修记的阻抗数据问，这回测出来多少才算正常，偏差到什么程度就得往上报。新分来的小伙子只知道仪器屏幕上会跳一个数，至于这个数是怎么算出来的，他一句也说不上来。想判断一个数能不能信，得先弄明白它的来历。

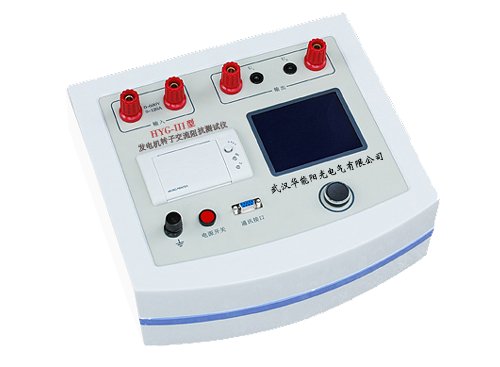

发电机转子交流阻抗测试仪
加在滑环上的是工频交流
1. 不是直流：仪器送进转子绕组的不是直流，是50赫兹的工频交流电压，直接加在两只滑环之间，电流沿整个励磁绕组流一圈。转子不用转，静止状态或者盘车状态下都能做，只要绕组回路是通的就行。
2. 电压取多高：加多高的电压有讲究，一般不超过转子的额定励磁电压，常见机组落在几十伏到几百伏这一段。电压太低，铁心里的磁化状态进不了稳定区，读数散得厉害；电压太高，绝缘上又有顾虑。两头都不讨好。
电压电流一除就是阻抗
1. 阻抗算式：阻抗就等于电压有效值除以电流有效值，单位是欧姆。仪器把这两个量同时采下来，相除就出结果，这一步没什么玄虚的地方，要紧的是两个量必须是同一时刻采到的，先读后读都会带进误差。
2. 不是纯电阻：交流之下绕组既有电阻又有电抗，阻抗是这两样合成出来的量。频率固定在50赫兹，电抗本身变化不大，所以阻抗的起伏主要反映绕组电感的起伏，这正是它能查出匝间短路的根子。
有功功率那一路就是损耗
1. 功率的位置：光有电压和电流还不够，仪器还要测有功功率，单位是瓦。电压乘电流再乘功率因数，得到的才是绕组和铁心里真正消耗掉的那一部分，这个量在判断上和阻抗一样要紧。
2. 损耗里装了什么：铜损、铁损、槽楔和护环里的涡流损耗，全都并在这一个读数里。转子一旦出现匝间短路，短路匝里的环流把损耗往上推，这个变化有时候比阻抗还灵敏，老试验员一直盯着它。
短路的那一匝在干什么
1. 自成回路：匝间绝缘破了一点，那几匝就自己闭合成一个回路。交变磁通在里面感应出电流，活脱脱一台副边短路的变压器，电流不小，发热全集中在那几匝上，时间一长就把相邻绝缘烧穿。
2. 有效匝数少了：短路的匝不再参与建立主磁通，绕组有效匝数跟着减少，电感掉、电抗掉，阻抗自然就掉。现场看到阻抗往下走，根子多半在这儿，动手查之前先把接触这类外部因素排干净。
铁心和护环也在分这杯羹
1. 涡流这一块：转子本体是整块锻钢，交流磁通在表面感生涡流，既消耗功率，又反过来影响磁通分布。算总账的时候这部分就并进损耗读数里一起读，分不开，也不需要分开。
2. 部件状态：护环、槽楔、心环这些部件同样泡在交变磁场里，材质和接触状态一变，损耗读数就跟着挪。同一台机换过护环以后，损耗数据往往会错开一截，这不是仪器出了问题。
剩磁和干扰搅浑一池水
1. 剩磁是个变量：铁心里留着剩磁，机组刚停下来测和放了好几天再测，磁化状态不一样，同一个电压下电流就有差别，阻抗读数跟着偏。条件写不细，数据往后没法比。
2. 工频干扰：旁边有电焊在烧、有大电机在启动，50赫兹的干扰会串进测量回路。仪器输入端得有一定的抗干扰底子，现场也要尽量错开这些作业，别硬着头皮往下测。
两极机和四极机不是一个量级
1. 极数的差别：两极机转子细长，四极机转子短粗，绕组匝数和电感量不在同一个量级，阻抗和损耗的绝对值根本没法横向比。判据只能跟自己、跟历史比。
2. 静态与动态：停机状态下看到的是静态匝间短路特征。转速上去以后，离心力把绕组压紧，接触状态变了，读数也跟着变。动态短路在静态下未必露脸，这一点心里得有数。
常见问答
问：为什么一定要在转子静止时测，盘车行不行？
答：盘车状态下能测，转速低、绕组受力接近静止，数据有可比性。真正要避开的是额定转速附近，那时候护环和槽楔的受力状态完全是另一回事，读数和静止值对不上，掺在一起比容易误判。
问：阻抗降多少才需要警惕？
答：行业里通行的做法是拿出厂值和历次数据做纵向比较，偏差超过百分之几就要引起注意，具体百分点各家规程略有出入。单看一次数据意义有限，趋势和突变比绝对值更能说明问题。
问：测出来异常就一定有匝间短路吗？
答：不一定。滑环接触不良、碳刷压得不实、接线端子松动，都会让阻抗读数偏低。遇到异常先用两极平衡法或者探测线圈法复核一遍，把外部因素排干净再下结论。
