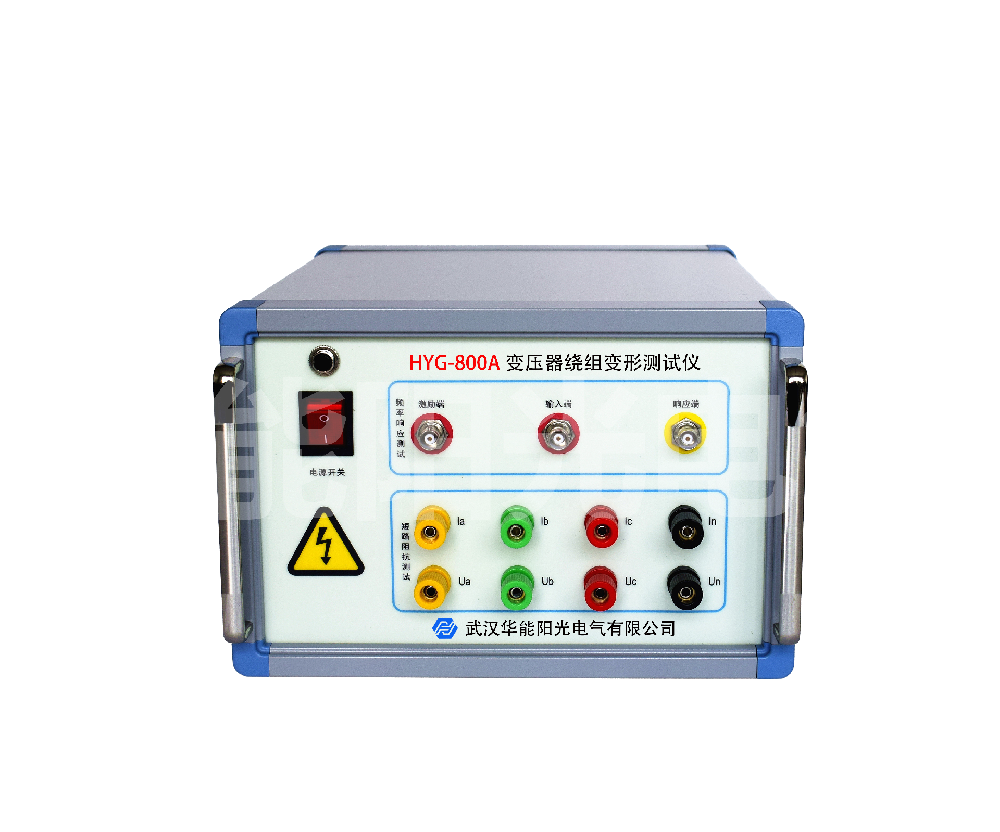

去年迎峰度夏前，我们对一座220千伏变电站的十二台主变做了绕组变形普查，用的就是频响法加低电压短路阻抗法一体机。结果真揪出一台有故事的：三相曲线一叠，C相在四十千赫附近明显掉了一个坑。下面把这趟活儿的数据摊开说。
现场布置和接线
1. 拆线前的准备：被试主变先停电、放电、三相短路接地，拆掉所有外部连线和套管末屏，防止杂散电容把曲线带歪。站里那天气温三十二度，相对湿度百分之六十五，在仪器允许范围内，开机预热十分钟再动手。
2. 分相扫频过程：高低压侧按套管接线，A、B、C三相分别扫频，每相一千个频点、1千赫到1兆赫，单相约一分半钟，十二台主变三十六相两个半小时扫完，比老脉冲法预计的两天快了不是一点半点，工效提升明显。
曲线和数据记录
1. 那台异常主变：十一台曲线三相重合良好，相关系数都在零点九七以上。唯独三号主变C相在四十千赫附近幅值跌落近六分贝，与A、B相比相关系数掉到零点八二，低于判据线，现场就标记为重点关注对象，没放过。
2. 阻抗法佐证：同一台低压侧注入五安电流测短路阻抗，C相阻抗比出厂值偏高百分之二点四，超过IEC60076-18正负百分之二警戒线。频响和阻抗两个方法都指向C相，结论基本坐实，不是误报，心里有底。
和历史曲线比对
1. 纵向比较结果：调出这台主变三年前的首测曲线，当年三相还基本重合。这次C相中频段整体下移，说明不是先天差异而是后期劣化，结合该站两年前有过一次近区出口短路，方向一下子就清晰了，排查有把握。
2. 后续处理：我们把曲线和阻抗数据打包，建议缩短该主变试验周期并安排油色谱跟踪。两个月后油中乙炔微升，吊罩发现C相绕组有轻微鼓包，验证了仪器判断，避免了一次可能的迎峰度夏突发故障，值了。
仪器自身表现
1. 重复性和抗干扰：同一相连测三次，曲线重合度很高，动态范围实测约一百分贝，站用变旁边带电干扰下也没出现明显毛刺。7寸屏在户外强光下看得清，内置电池撑完半天没找插座，现场体验不错。
2. 软件出报告：测完直接生成DL/T911格式报告，三相曲线叠图、相关系数表、阻抗偏差一并导出，U盘拷走就能进台账。武汉华能阳光电气这套软件和国产直流电阻、变比数据能进同一平台，迎检省事不少。
老师傅的体会
1. 数据是攒出来的：这次能破案，靠的是三年前建了首测库。新投运主变头回扫频务必存档，别等出问题才后悔没底。绕组变形测试仪不是万能，但配上历史曲线，它就是更实在的预警岗，早发现问题。
其它十一台的常态
1. 多数曲线很乖：剩下十一台主变三相曲线重合良好，相关系数零点九七以上，阻抗偏差都在正负百分之一内，属于典型健康状态。这说明普查不是只为找毛病，更是给全网主变发一张放心牌，运维心里有数。
2. 记录怎么写：每台测完当场在台账记扫频范围、分接位置、环境温湿度和仪器编号，十二台三十六相数据两天归档完毕。武汉华能阳光电气软件导出的报告直接进系统，省了手工抄录出错，台账干净。
误报是怎么排除的
1. 一次虚惊：普查中有一台B相曲线中段略抖，重测一次恢复正常，查因是夹钳氧化接触不良。这提醒我们异常先查接线再疑绕组，别一惊一乍就报缺陷，白折腾一次吊罩多花几万，现场规矩不能破。
2. 重复性验证：对标记异常的C相连测三次，曲线重合稳定、坑位固定，排除仪器抖动，才确认是真变形。频响法讲究可重复，三次一致才算数，这条规矩现场谁都不能破，否则数据没人信。
常见问答
问：曲线出现一个坑就一定是变形吗？
答：不一定。先排除接线松动、测试线接触不良、分接位置不一致、油温不同这些干扰。重测一次若坑还在，再看频响法和阻抗法是否一致，并结合历史曲线。单点异常要结合形态和相关系数综合判断，别急着下结论。
问：出口短路后必须马上测吗？
答：建议尽快。近区短路冲击可能造成绕组移位、鼓包，按DL/T596在短路后安排绕组变形试验。即便当时没异常，也建议把这次曲线和首测对比存档，作为后续趋势分析的基准点，越早越有用。
问：动态范围一百分贝够不够？
答：对多数110千伏到500千伏主变够用。动态范围决定曲线高低频端不失真，低于八十分贝在高频段容易噪。现场若紧邻带电设备干扰大，优先选动态范围不小于一百分贝、带数字滤波的机型，曲线才干净。
