不少新进班组的小伙子会问，这仪器咋一夹就出电阻。其实原理不复杂，就是欧姆定律加几样工程化处理。把原理讲透，现场用起来才不会瞎操作，也更信得过数据。
核心原理是欧姆定律
1. 恒流源加电：仪器内部恒流源对变压器绕组施加稳定直流电流，档位从10安到1毫安共七档，按绕组大小自动或手动选合适的电流，电流稳才能保证电压采样准。
2. 测压降算电阻：用高精度采样测绕组两端电压降，按R等于U除以I算出直流电阻，分辨率0.1微欧，比手调电桥读得更细，毫欧级变化也看得见。
绕组是感性线圈，加直流电后电流要充一阵才稳，仪器靠算法等电流平稳后再采样，这是读数为啥要先等几秒的根本原因，急不得。
四线法开尔文接法
1. 电流线电位线分开：每相用两根电流线和两根电位线，电流走粗线、电压从细线取，夹子和引线电阻被排除在测量回路之外，这是测小电阻准的前提。
2. 小电阻才准：绕组电阻常只有毫欧级，引线电阻若不扣除会占大头，四线法让0.5毫欧到1.6欧的10安档量程读得真实可信，两线法在这儿直接废。
这也是为什么现场不能贪便宜用两线法，两线法把夹子电阻算进去了，测小电阻偏差能到百分之几十，交接试验数据当场就被监理打回。
三通道同步测量的原理

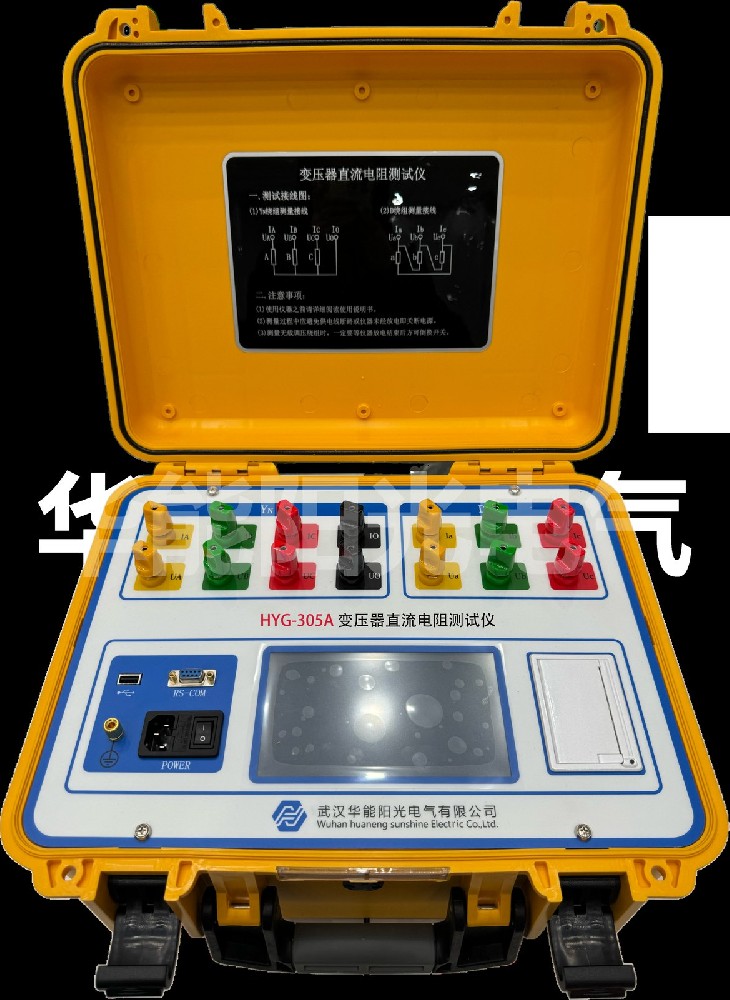

1. 三相独立恒流：三通道仪器内部是三套独立恒流源和采样通道，同时给三相绕组加流取压，一次接线三相电阻一起出来，不用像单通道那样拆三次线。
2. 同步采集：三相数据同一时刻采集，三相不平衡率按最大减最小除以平均值实时算出，避免分相测的时间差带来的温漂误差，数据可比性更好。
单通道要拆三次线，每次绕组温度都在变，三相同步把温度影响压到最小，这也是三通道数据更可比的底层道理，不是单纯图快。
助磁法怎么工作
1. 大电感难题：Y(N)-d-11组别变压器低压侧绕组电感大，充电慢，单靠小电流要等很久才稳，实测效率极低，老师傅最烦这一步等充电。
2. 助磁加速：仪器在相邻相施加辅助电流帮助被测相磁通快速建立，缩短充电时间，三五秒即稳，不用手工并线操作，把最磨人的环节变顺手。
助磁法是工程上对付大电感绕组的成熟办法，三通道仪器把它做成自动流程，现场师傅不用再拿短接线折腾半天，安全也更有保障。
温度折算的算法
1. 电阻随温度变：铜铝绕组电阻随温度上升而增大，现场温度和出厂75℃基准不同，不折算没法直接比，这是规程明确要求，也是交接报告能过关的关键。
2. 折算公式：仪器按R75等于Rt乘235加75除以235加t对铜绕组折算，铝绕组系数225，输入实测温度一键算到参考值，和出厂报告同基准直接比对。
过去这步靠手算，容易出错还留不住；现在仪器内嵌公式，输入试品温度自动出折算值，和出厂数据同基准，老师傅再也不背公式了。
数据处理与输出
仪器把三相电阻、不平衡率、折算值显示在7寸800乘480触摸屏上，可存一千条，经USB或RS232导出，还能热敏打印，形成完整试验记录留底。
整套原理串起来就是：恒流加电、四线取压、三相同步、助磁稳流、温度折算、自动出数，工程上把欧姆定律用到了极致，看着神其实很朴素。
懂了原理再上手，就不会被花哨菜单吓住，哪一步读数不对也能反推是接线还是算法的问题。建议新同志把这套流程抄一遍贴工具箱，比死记参数管用，干活也踏实。
常见问答
问：为什么要等几秒才读数
答：绕组是感性线圈，加直流后电流要充一阵才稳，仪器等电流平稳再采样，避免暂态误差，大电感绕组靠助磁法缩短等待。
问：四线法比两线法好在哪
答：四线法电流线和电位线分开，排除夹子与引线电阻，测毫欧级绕组才准，两线法偏差能到百分之几十。
问：温度折算系数怎么选
答：铜绕组用235、铝绕组用225，仪器以75℃为参考，输入现场实测温度即自动折算，与出厂数据同基准比对。
