去年迎峰度夏前，一条新架的110kV线路要核参数，徒弟问我这仪器到底靠啥把地底下看不见的阻抗电容量出来。我跟他讲，原理不玄乎，就是把电学的欧姆定律和三相电路那套用在长线上。今天把工频线路参数测试仪的底层逻辑拆开说说。
核心是工频下的四端网络测量
线路在50赫兹工频下等效成一个分布参数网络。测试仪在线路首端加一路已知电压电流，末端按测试项做短路或开路处理，再测回端的电压电流，套公式就算出阻抗和电容。
这和实验室里的电桥思路一脉相承，只是工频线路参数测试仪把电源、采样、计算做进一台便携机里，现场接两根线就能出数，不用搬一堆表。
1. 正序阻抗测量：三相首端加对称工频电压、末端短路，测电流算Z1等于U除以I再除以线长，单位欧每公里，典型值0.3到0.5欧。
2. 零序阻抗测量：三相首端同向串联加压、末端三相短接并接地，测得Z0约为正序的三倍，反映单相接地时回流路径。
电容是怎么算出来的
电容测量靠的是容性电流。线路末端开路，首端加工频电压，容性电流Ic等于2πfCU，已知频率和电压，反推单位长度电容C。正序电容和零序电容分别布置工况测得。
35kV线路正序电容多在0.008到0.013微法每公里，零序电容约为正序的1.5到2倍。测出来偏离这个范围，多半是末端没真正开路或者屏蔽线没断开。
1. 正序电容C1：三相对称加压、末端开路测得容性电流，C1等于Ic除以2πfU再除以线长，用于计算充电功率。
2. 零序电容C0：三相并联加压、末端开路测得，C0用于单相接地电容电流概算，影响消弧线圈选型。
互感与耦合电容的测量
同塔双回线路，一回通电另一回短路接地，在短路回上感应出的电压除以电流就是互感M，单位毫亨每公里。耦合电容则是两回之间电场耦合的度量。
这两项是同塔多回线路继电保护整定的关键输入。我们一条双回线互感测出12毫亨每公里，保护据此把零序补偿系数重新整了一遍，才算合格。
1. 互感M测量：一回加流另一回短路接地，感应电压与电流之比得M，强感应场合用异频双侧加电源抵消干扰。
2. 耦合电容C12：两回之间电场耦合分量，影响纵联保护和高频通道，工频线路参数测试仪可一并测出。
数字处理把干扰滤掉
现场信号混着谐波和感应电压，测试仪内部用同步采样加数字滤波，锁住50赫兹基波分量，把杂波去掉。再配上光电隔离的采样通道，读数才干净。

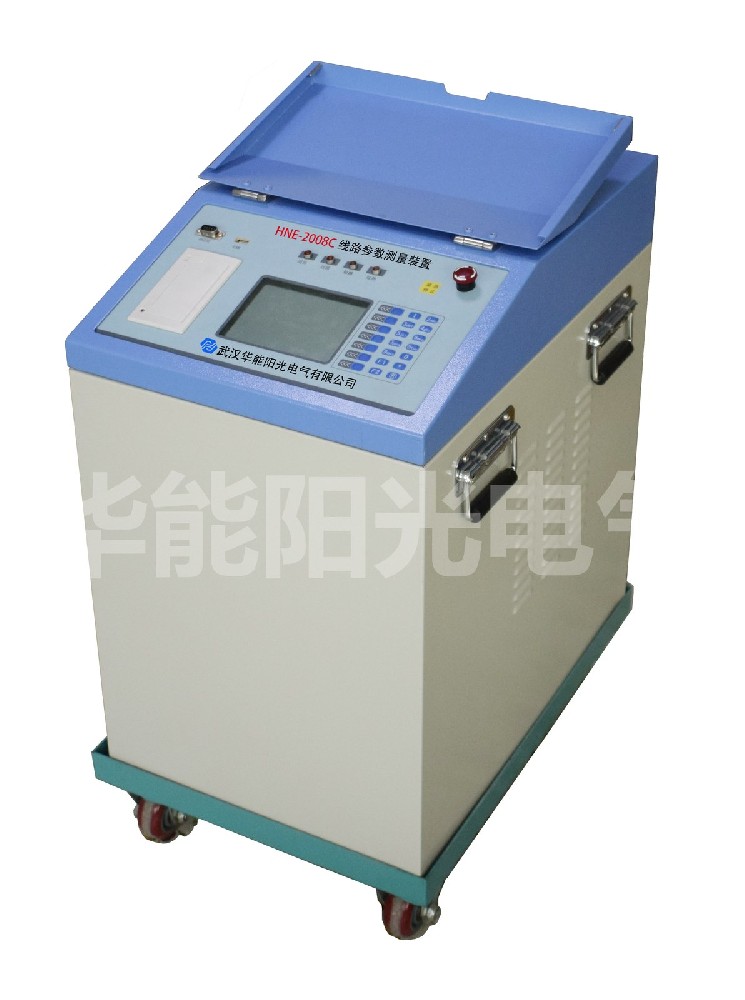

武汉华能阳光电气的这台仪器用DSP做实时运算，升压到目标值自动计时，结果直接显示并打印，不用人工去套公式，省得算错。
1. 同步采样：电压电流同源时钟采样，相位差算得准，阻抗角的误差控制在正负0.5度以内。
2. 自动判别：击穿或接线异常时自动降压回零，记录异常电压，保护人身和设备安全。
为什么强调工频而不是异频
工频法的好处是测的就是系统真实频率下的参数，保护整定和短路电流计算拿来就用，不用折算。异频法虽然抗干扰强，但频率偏了，结果得换算回50赫兹。
所以规程里交接试验优先用工频法，干扰实在压不住才上异频。一台好仪器两种都得有，这也是武汉华能阳光电气工频线路参数测试仪的设计思路。
工频法的局限要心里有数
当然工频法也不是万能。系统频率波动、附近负荷谐波重时，基波提取会受扰，这时异频法更稳。老师傅要懂得两种切换的时机，别一根筋。
我们在负荷重的工业区测过一回，工频法读数发抖，切异频立刻平稳。所以双模不是噱头，是真能救场的本事，仪器把切换做成一键最贴心。
1. 频率波动：系统频率偏离50赫兹超过0.5赫兹时工频法误差增大，仪器自动锁频或提示切异频，保障基波准确。
2. 谐波干扰：负荷谐波重时数字滤波滤除，仍不稳则异频双侧加电源，避免谐波污染阻抗角测量。
常见问答
问：工频法测的阻抗要折算吗？
答：不用折算。工频法直接在50赫兹下测量，得到的R、L、C就是系统实际运行频率的参数，可直接用于保护整定和潮流计算，这是它相对异频法最大的优势。
问：末端开路怎么保证真正开路？
答：线路末端三相引线全部拆开悬空，并断开所有避雷器和耦合电容器接地，挂警示牌。若开路不彻底，容性电流偏小，算出的电容会偏大失真。
问：DSP在数字处理里起什么作用？
答：DSP做同步采样后的傅里叶分析，提取50赫兹基波的电压电流幅值和相位，滤除谐波与感应干扰，实时算出阻抗角和电容，并控制升压计时与保护。
