秋检赶上迎峰度夏之后的集中检修，所里要上一套绝缘耐压智能综合试验系统，采购清单一拉出来，老师傅们先犯了难。工频耐压、智能耐压、串联谐振到底选哪条路线，很多人心里没底。我干了十几年高压试验，见过太多因为选型拍脑袋，结果现场升压升不上去、容量配不上试品电容的尴尬场面。下面我按现场真实工况，把选型里最容易踩的坑一个一个捋清楚，让大家少走弯路，把钱花在刀刃上。
先算试品电容再定容量
1. 容量估算公式：计算公式是 Pn 等于 k 乘 Vn 平方乘 ω 乘 Ct 乘十的负九次方，单位是千伏安。安全系数 k 的取值很有讲究，额定电压在五十到一百千伏之间取四，一百五十到三百千伏之间取三，超过三百千伏取二，这是选型第一步，算错后面全白搭。
2. 典型试品电容参考：十千伏电缆大约二百五十到三百皮法每米，电压互感器二百到五百皮法，一千千伏安以下变压器约一千皮法，封闭变电站一百到一万皮法。先把所里试品清单列全，再一个一个套公式，别凭印象拍板。
3. 现场实例说明：一条十千伏三百平方毫米电缆长一点五公里，电容约四百五十纳法，算下来需要三十五千伏安以上容量。单机五千伏安的小箱根本带不动，必须上谐振单元或者大容量工频单元，否则升压到一半就掉电压。
频率路线千万不要选错
1. 工频直接耐压适用：这种方式适合低压电器、绝缘材料这类小电容试品，五千伏安五十千伏档位基本足够。电源用二百二十伏，高压输出零到五十千伏，电流零到一百毫安，精度百分之一点零满量程正负三字，结构简单好维护。
2. 大容量用串联谐振：电源容量只需要试验容量的约分之一 Q，自身品质因数 Q 大于五十，波形畸变率小于百分之一点零，重量体积只有普通装置的十分之一到三十分之一，特别适合发电机、长电缆这类大试品。
3. 变频谐振具体参数：频率范围二十到三百赫兹，系统测量精度百分之一点五，额定条件下可一次性连续工作十五分钟。二十七千伏档做十千伏电缆，五十四千伏档做十千伏系统和三十五千伏电缆，一百零八千伏档做三十五千伏系统。
智能功能重点看哪些
1. 升压速率多档可调：零点五、一、二、三、五千伏每秒五档可选，电流设置零到两百毫安，试验时间五到十分钟。要按试品绝缘特性选速率，升压太猛容易造成误击穿，反而把合格品判废了。
2. 四种试验模式齐备：匀速升压、阶段升压、逐级升压、手动升压四种模式，逐级升压还能设起始电压和电压增量，满足不同试品和交接验收的规程要求，一套设备顶过去好几台单功能机。
3. 数据必须能导出：支持优盘 FAT32 格式导出历史试验记录，试验结束自动打印结果，方便归档和追溯。迎检的时候少熬夜补台账，数据直接调出来，比手抄本子硬气得多。
安全配置一项不能省
1. 接地与零位要求：接地电阻不大于零点五欧，调压器必须在零位才能启动，变压器外壳、控制系统外壳、高压绕组尾端必须可靠接地，而且两个接地端要连在同一个地网上，这一点老师傅反复强调。
2. 保护与报警配置：过压、过流、零位启动、闪络失谐、门禁、声光报警一应俱全，急停按钮直接切断主回路电源。异常情况不犹豫，先拍急停再排查，人身安全永远排第一。
3. 限流电阻取值法：高压侧一百到三百毫安取零点五到一欧每伏，一安以上取一欧每伏，球间隙保护按试验电压百分之一百一十到一百二十整定，过流继电器出厂调在额定百分之八十，别随便改。
结算与验收要点提示

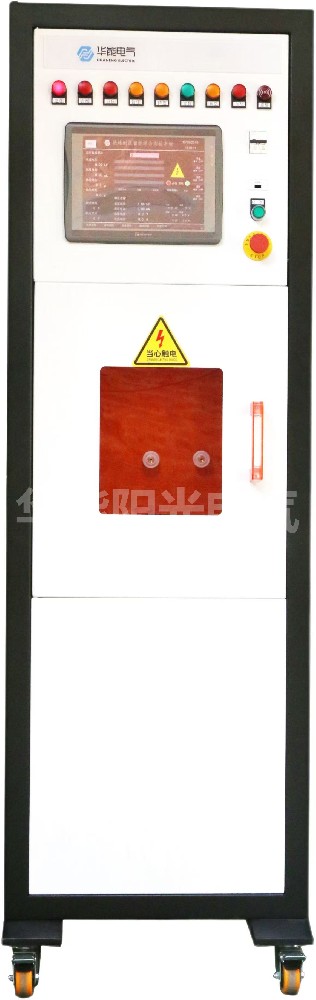

签合同之前，一定把试品清单、电压等级、电容范围、现场电源容量写进技术协议，白纸黑字才不扯皮。到货之后先空升验证谐振点和保护整定，再带试品联调。武汉华能阳光电气这套综合系统把工频单元、智能控制和串联谐振集成在一起，选型时对照上面几条逐条核对，基本不会踩坑，真正到了现场才省心省力，检修班也乐意用。
现场常见选型误区
很多人迷信越大越好，结果买回三百千伏安的谐振系统，平时只测几台低压开关柜，大马拉小车还占地方。也有人图便宜只买工频小箱，遇到长电缆升压升不上去才后悔。正确做法是按试品电容算容量，按电压等级定档位，按需选智能和无局放模块，不要盲目堆配置，也不要一味压低价。
老师傅的经验小结
选型这件事，说到底是算清楚、对标准、留余量。算清楚试品电容和所需容量，对标准照 DL/T596 和 GB50150 的耐压值，容量上留百分之二十余量。把这三句话记牢，再结合本文列出的频率路线、智能功能和安全配置，基本就能选到称手的绝缘耐压智能综合试验系统，现场干活顺手，验收也站得住脚。
常见问答
问：小容量试品到底用工频还是谐振？
答：单台低压电器、绝缘材料、套管这类电容很小的试品，五千伏安五十千伏工频单元就够，电源二百二十伏、高压零到五十千伏、电流零到一百毫安。只有长电缆、大容量变压器、发电机才需要上串联谐振，别为了面子多花冤枉钱，够用就好。
问：容量算出来介于两档之间怎么选？
答：按 Pn 等于 k 乘 Vn 平方乘 ω 乘 Ct 乘十的负九次方算出的容量，k 值在五十到一百千伏取四、一百五十到三百千伏取三。结果向上取整并留百分之二十余量，比如算得三十八千伏安就选五十千伏安档，避免临界工况升不到额定值。
问：招标里写要符合哪些标准才合规？
答：绝缘耐压类主要看 DL/T596 预防性试验规程、GB50150 电气装置安装工程交接试验标准，谐振类还要 GB50150-2006、DL/T849.6-2004、DL/T596-1996、IEC358。技术协议把这几条写清楚，验收才有据可依，专家挑不出毛病。
